Plancher Equatio® toit-terrasse
Pour une toiture-terrasse pérenne et étanche, sans risque de moisissure
Galerie Média
Réaliser une toiture-terrasse conforme et pérenne, c’est facile avec Equatio Toit-Terrasse. Ce système de toit-terrasse étanche traite à la fois les ponts thermiques et le point de rosée : les phénomènes de condensation en sous-face de plancher sont ainsi évités. C’est la fin des risques de moisissures.
Le mieux Rector
- Le plaisir du Toit-Terrasse en toute sérénité
- La conformité RE2020 optimisée
- Le point de rosée est maîtrisé
- Recours au béton rationalisé
- Litrage béton réduit : dalle de compression de 4 cm
- Jusqu'à 9 m de portée
performances
performances mécaniques : portée maximale avec étai
| MONTAGE | ENTRAXE cm |
POIDS MORT daN/m2 |
LITRAGE L/m2 |
CHARGES Q + G = 100 + 20 daN/m2 m |
CHARGES Q + G = 100 + 200 daN/m2 m |
CHARGES Q + G = 150 + 60 daN/m2 m |
|||
|---|---|---|---|---|---|---|---|---|---|
| Isostatique | 1 continuité | Isostatique | 1 continuité | Isostatique | 1 continuité | ||||
| 12 + 4 | 60,50 | 177 | 52,40 | 6,94 | 7,32 | 5,52 | 5,52 | 6,12 | 6,45 |
| 16 + 4 | 60,50 | 213 | 69,60 | 7,86 | 8,28 | 6,43 | 6,78 | 7,04 | 7,42 |
| 20 + 4 | 61,50 | 260 | 82,30 | 8,6 | 9,07 | 7,19 | 7,58 | 7,8 | 8,23 |
| 24 + 4 | 61,50 | 296 | 99,60 | 8,95 | 8,98 | 7,86 | 8,28 | 8,36 | 8,81 |
performances thermiques
|
MONTAGE RECTOSTEN 12 + 4 |
MONTAGE RECTOSTEN 16 + 4 |
||||||
|---|---|---|---|---|---|---|---|
| Murs | Doublage | ψ Moyen |
ψ About |
ψ Rive |
ψ Moyen |
ψ About |
ψ Rive |
| Murs maçonnerie courante | 120 | 0,12 | 0,14 | 0,09 | 0,15 | 0,17 | 0,11 |
| 140 | 0,12 | 0,14 | 0,08 | 0,14 | 0,17 | 0,10 | |
| Murs maçonnerie isolante type A | 120 | 0,12 | 0,14 | 0,08 | 0,14 | 0,16 | 0,10 |
| 140 | 0,12 | 0,14 | 0,08 | 0,14 | 0,16 | 0,10 | |
Réglementation : dispositions sismiques applicables
Traitement efficace des déperditions thermiques

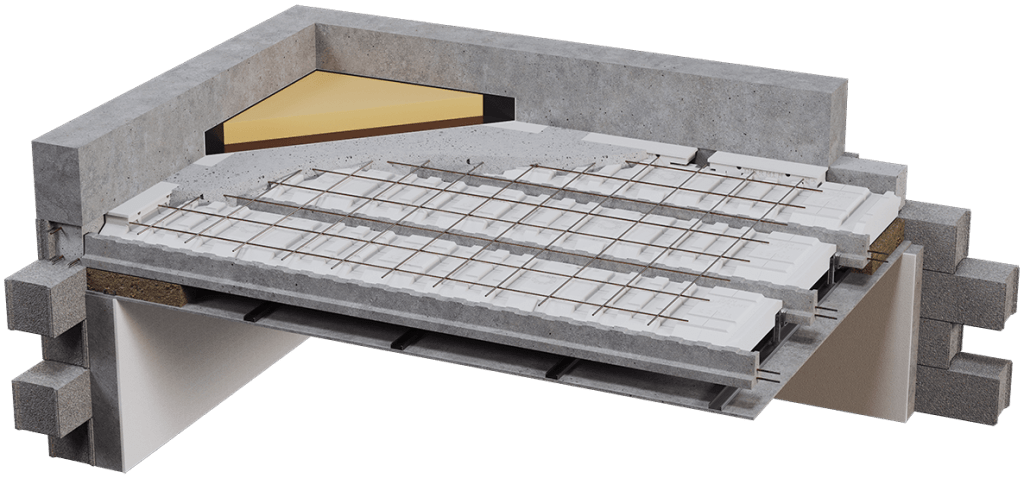

Conçu pour répondre aux exigences réglementaires liées à l’isolation thermique des toitures terrasses, le plancher Equatio est constitué de :
- poutrelles en béton précontraint
- d'entrevous en polystyrène RectoSten Coffrant
- d'une Box Sous-Sol & Toit-Terrasse pour un toit-terrasse avec étanchéité à chaud ou d'une Box Étage & Toit-Terasse pour un toit-terrasse avec étanchéité à froid. La box contient tous les accessoires indispensables à une isolation RE2020.
Au cœur du système, l’entrevous RectoSten Coffrant traite les déperditions surfaciques tout en réduisant le cœfficient de pont thermique. Léger, il facilite et sécurise la mise en œuvre.
Un toit-terrasse conçu pour résister au feu
Grâce aux rupteurs spécifiques contenus dans la Box Sous-Sol & Toit-Terrasse , le plancher toit-terrasse Equatio garantit une résistance au feu de 15 minutes, conformément à la réglementation incendie.
Point de rosée maîtrisé = condensation stoppée
Point de saturation de la vapeur d'eau présente dans l'air, le point de rosée constitue le point critique dans le montage d’un plancher béton en toit-terrasse. Avec Equatio Toit-Terrasse, Rector vous garantit la maîtrise de cet élément, suivant un astucieux principe.
Conformément au DTU, un isolant de surface est placé au-dessus du plancher pour maintenir ce dernier en zone chaude.
En garantissant que le point de rosée apparaisse au-dessus de l’élément porteur, le plancher Equatio prévient les problèmes de condensation et donc les risques de moisissure à la jonction mur/plancher.
Le conseil du référent
En savoir plus : pour en savoir plus, visualisez les étapes de mise en oeuvre du plancher Equatio toit-terrasse dans notre galerie média en haut de page.
